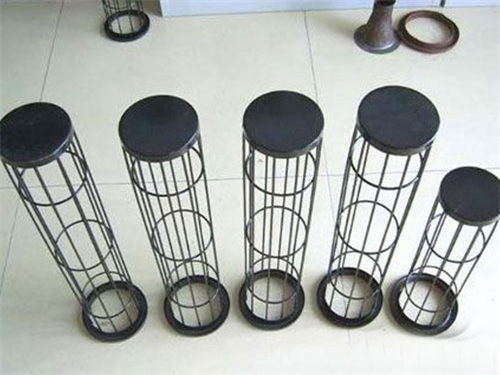

有機(jī)硅除塵骨架是電廠脫硫除塵專用骨架，產(chǎn)品采用足夠強(qiáng)度的碳鋼或不銹鋼絲，采用專用設(shè)備一次焊接成型，有機(jī)硅除塵骨架焊接后處理是經(jīng)過表面鍍鋅防止生銹，機(jī)硅除塵骨架在高溫、高腐蝕環(huán)境中應(yīng)用較廣泛。



有機(jī)硅除塵骨架具有很好的耐高溫、防腐蝕性。有機(jī)硅除塵骨架使用溫度可在280℃左右的工礦環(huán)境使用，瞬間使用溫度可達(dá)300℃。在一些特定環(huán)境可代替不銹鋼除塵骨架，降低企業(yè)的制造成本。



有機(jī)硅除塵骨架在除塵布袋上起支撐作用，除塵骨架的質(zhì)量嚴(yán)重影響著除塵濾袋的壽命，有機(jī)硅骨架耐腐蝕，光滑度高，能更好的對(duì)除塵布袋起保護(hù)作用，防止外表銹蝕與濾袋黏結(jié)，同時(shí)換袋順暢，還減少了換袋進(jìn)程中對(duì)除塵濾袋的損壞。有機(jī)硅除塵骨架適用于各種高溫，腐蝕等環(huán)境，如垃圾焚燒，然煤電廠等。



有機(jī)硅除塵骨架的制作和噴塑除塵骨架的制作流程一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時(shí)間要高，在除塵器骨架表面噴涂的粉末為有機(jī)硅粉。有機(jī)硅粉在自然環(huán)境下的使用壽命可達(dá)幾十年，經(jīng)有機(jī)硅處理的除塵骨架具有優(yōu)良的耐熱性和耐低溫外，還具有優(yōu)異的拒水性，可延長(zhǎng)除塵骨架的使用壽命，帶來有機(jī)硅特有的優(yōu)異性能。



有機(jī)硅除塵骨架的生產(chǎn)過程：



1、將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。



2、從除油槽中取出袋籠放入清洗槽進(jìn)行浸泡清洗，目的是除去袋籠上的除油劑。



3、從清洗槽取出袋籠放入除銹槽進(jìn)行除銹處理，目的是除塵器骨架上的金屬氧化層，增強(qiáng)吸附力。



4、從除銹槽取出籠骨放入磷化槽進(jìn)行磷化處理，目的是增強(qiáng)袋籠表面的粘合力。



5、將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進(jìn)行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。



6、取出袋籠，將調(diào)制好的有機(jī)硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。



7、將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進(jìn)行120分鐘的烘烤。之后保持$2200℃，進(jìn)行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機(jī)硅噴涂工藝。



8、有機(jī)硅粘合力強(qiáng)的厚度在60-70μm之間。
